доступно для доставкиОписание кабеля МСЭО 26-13
Провод МСЭО 26-13 разработан специально для монтажа различных приборов и блоков. Он имеет выводные окончания, посредством которых удобно выполнять внутриблочное коммутирование и межблочные соединения. Это электротехническое изделие используется в цепях переменного тока частотой до 10 МГц. Номинальное напряжение 250 В. В числе конструктивных элементов провода медный экран и плотная фторопластовая оболочка. Благодаря этому изделие обладает высокой прочностью, не уязвимо для влаги и технических жидкостей, выдерживает линейные нагрузки.
Эти особенности отражены в маркировке:
- М — тип номенклатурной единицы: монтажный провод;
- С — изоляционный слой является сплошным;
- Э — экран сформирован из медных проволок;
- О — имеется внешняя оболочка;
- 2 — номинальное рабочее напряжение;
- 6 — допустимое значение температуры рабочей среды;
- 1 — класс прочности проводника;
- 3 — номер проектного решения.
Провод МСЭО 26-13, цена которого определена в прайс-листе компании, можно применять в разных микроклиматических условиях. В том числе на участках, где избыточная влажность, возможно возгорание, производятся работы с техническими маслами и жидкостями, Фторопластовая изоляция и оболочка хорошо защищают проводник от неблагоприятного воздействия эксплуатационной среды. Тот же, в свою очередь, характеризуется отличной теплостойкостью. Ему не страшны температурные скачки.
Конструктивные особенности МСЭО 26-13
- Материалом токоведущей жилы является посеребренная медь.
- Проводник представляет собой скрутку из проволок.
- Их количество варьируется от 7 до 19.
- Площадь сечения жилы составляет 0,08-2,5 мм2.
- Число проводников в кабеле — от 1 до 3.
- Каждый из них обладает прочностью и гибкостью (класс 4, 5).
- Функции изоляции выполняет плотная, водонепроницаемая фторопластовая пленка.
- Экран сформирован из медных проволок с посеребренной поверхностью, имеет вид оплетки.
- Наружная оболочка произведена ленточного фторопласта.
Характеристики провода МСЭО 26-13
- Благодаря медному экрану электрические сигналы передаются стабильно. Они не искажаются под воздействием внешних электромагнитных помех.
- Фторопластовая оболочка предотвращает проникновение воды и конденсата, потому изделие можно эксплуатировать при атмосферной влажности до 98 %.
- Медь выдерживает высокие и низкие температуры. Следовательно, Провод допускается задействовать на открытых площадках и в помещениях. Температурный диапазон от -60 °С и до +200 °С.
- Электрическое сопротивление изоляционного покрытия проводников — 200000 МОм/м.
- Изделие способно стабильно подавать энергию от источника питания к устройству в течение 100 часов при низком и избыточном атмосферном давлении (соответственно, 0,0001 Па и 295 кПа).
- Провод с проводниками сечением 0,02-0,12 мм2 можно сгибать под прямым углом без повреждения 130 раз, 0,2-0,35 мм2 — 100 раз, 0,5 мм2 — 75 раз. Радиус изгиба не должен превышать 5 наружных диаметров.
- Он выдерживает синусоидальное вибрационное воздействие, акустический шум.
- Эксплуатационный ресурс изделия достигает 20 лет (если не нарушались рабочие режимы).
МСЭО 26-13 цена
Провод МСЭО 26-13 купить в компании можно онлайн. Такой способ предпочтителен тем, что позволяет получить нужный товар по выгодной цене, находясь в любом регионе страны. Демократичная стоимость продукции обусловлена прямым сотрудничеством с производителями. А доставка заказов осуществляется по адресу, указанному клиентом. При необходимости изделие можно заменить аналогами
Менеджеры рассчитают стоимость покупки, исходя из технических параметров и объема заказа. Крупнооптовым покупателям гарантируются скидки.

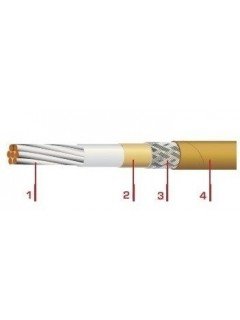

Элементы конструкции кабеля МСЭО 26-13:
Провод монтажный теплостойкий с токопроводящими жилами из медных посеребренных (МС) проволок, изоляцией из фторопластовой пленки, экранированный медными посеребренными проволоками, в оболочке из фторопластовой пленки.Условия эксплуатации кабеля МСЭО 26-13:
Провод применяется для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры на номинальное напряжение 100 (250, 500) В переменного тока частоты до 10 МГц.Вид климатического исполнения В.
Провод предназначен для работы в диапазоне температур от минус 60 до 200°С.
Допускается применение провода при температуре минус 150°С при условии, что максимальная температура не выше 125°С.
Провод стойкий к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 0,0001 Па (0,000001 мм рт. ст.), до 666 Па (5 мм рт. ст.) - до 100 ч (только на напряжение 500 В) и повышенного до 295 кПа (3 кгс/см2) атмосферного давления, плесневых грибов, солнечного излучения, бензина, керосина и минеральных масел.
Провод не распространяет горение.
Провод соответствует ТУ16-505.083-78.
Технические характеристики кабеля МСЭО 26-13:
Число жил - 1-3 (для марки МСЭО 26-13 - 1-3, для МСЭО 36-13 - 1-4).Электрическое сопротивление изоляции 1 м провода, МОм, не менее - 2000000.
Испытательное напряжение, В, переменного тока проводов на номинальное напряжение 100 (250, 500) В - 1500 (2000, 3000).
Провод сечением 0,02-0,12 мм2 выдерживает 130 изгибов, сечением 0,20-0,35 мм2 - 100 изгибов на угол ±90° при радиусе изгиба, равном 5 наружным диаметрам провода; сечением 0,5 мм2 - 75 изгибов (провода всех сечений на номинальное напряжение 250 и 500 В - 50 изгибов).
Линейная усадка изоляции - не более 2 мм.
Провод стойкий к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Срок службы - не менее 20 лет; 95%-ный ресурс - 15000 ч.
