доступно для доставкиОписание кабеля МСЭО 36-13
Провод МСЭО 36-13 задействуется в цепях переменного тока частоты 10 кГц с рабочим напряжением до 500 В. Посредством него производят подключение внутри блоков и между ними. Выполнение подобных манипуляций в данном случае существенно упрощенно, так как изделие обладает особыми выводными окончаниями. Продуманное конструктивное исполнение и использование современных материалов при изготовлении жил, изоляции, оболочки обеспечило высокую функциональность, а значит, широкое применение провода.
Эти факторы отображены в маркировке:
- М — указывает на категорию изделия: монтажный провод;
- С — обозначает тип изоляции: сплошная;
- Э — подчеркивает наличие экрана;
- О — подтверждает присутствие внешней оболочки;
- 3 — определяет номинал рабочего напряжения;
- 6 — устанавливает уровень теплостойкости изделия;
- 1 — показывает класс прочности его проводника;
- 3 — отмечает номер проектного решения.
Провод МСЭО 36-13, цена которого указывается на сайте компании, обладает превосходными эксплуатационными характеристиками. Он хорошо противостоит линейным нагрузкам, стабильно передает электрические сигналы при температурных скачках. Не поддерживает горение, не распространяет коррозию и плесень. Ему не страшны вибрационные воздействия, акустический шум. Изделие обладает гибкостью и прочностью. При его прокладке перепады высот не ограничены.
Конструктивные особенности МСЭО 36-13
- В качестве материала для токоведущих жил выбрана мягкая посеребренная медь с хорошими показателями электропроводимости, гибкости, прочности.
- Проводник скручен из множества проволок, их число варьируется от 1 до 4.
- Его площадь сечения может быть равна 0,02-0,5 мм2.
- Класс его гибкости — 4, 5.
- Изоляционное покрытие выполнено из спеченной фторопластовой пленки.
- Экран сформирован из медных посеребренных проволок, имеет форму оплетки.
- От неблагоприятного воздействия внешней среды изделие защищает фторопластовая оболочка.
Характеристики провода МСЭО 36-13
- Фторопластовая пленка плотная, не пропускает влагу и конденсат, следовательно, изделие разрешено применять в сырых помещениях или на открытых уличных площадках. Допустимая влажность в таких случаях воздуха 98 %.
- Медь выдерживает большие температурные нагрузки, поэтому изделие сохраняет работоспособность при -60 °С и +200 °С.
- Наличие экрана позволяет решить проблему электромагнитных помех: как влияющих извне, так и образующихся при передаче электрических сигналов.
- Электрическое сопротивление изоляционного покрытия проводников — 200000 МОм/м.
- Изделие в течение 100 часов стабильно передает энергию к блокам при критичных показателях атмосферного давления: 0,0001 Па и 295 кПа.
- Допускается его перпендикулярное сгибание. При наличии жил сечением 0,02-0,12 мм2 — 130 раз, 0,2-0,35 мм2 — 100 раз, 0,5 мм2 — 75 раз (радиус изгиба не должен быть меньше 5 наружным диаметров).
МСЭО 36-13 цена
Провод МСЭО 36-13 купить выгоднее онлайн. Для этого нужно лишь зайти на сайт компании и выполнить ряд несложных манипуляций. Товар доставляется в любой регион. Менеджеры рассчитают цену изделия с учетом технических параметров, объемов заказа. При покупке крупной партии товара клиенту предоставляются скидки. Продукция отгружается сразу после оплаты. На складе имеется большой резерв номенклатурных единиц. Аналогами провода служат МС 36-13, МС 36-11, МС 26-13. Их технические характеристики схожи. Менеджеры разъяснят, какие марки когда целесообразно использовать. Все они доступны к заказу в любое время.

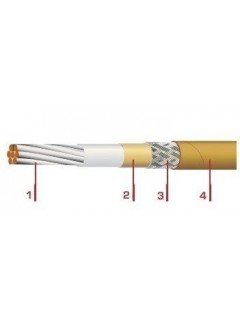

Элементы конструкции кабеля МСЭО 36-13:
Провод монтажный теплостойкий с токопроводящими жилами из медных посеребренных (МС) проволок, изоляцией из фторопластовой пленки, экранированный медными посеребренными проволоками, в оболочке из фторопластовой пленки.Условия эксплуатации кабеля МСЭО 36-13:
Провод применяется для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры на номинальное напряжение 100 (250, 500) В переменного тока частоты до 10 МГц.Вид климатического исполнения В.
Провод предназначен для работы в диапазоне температур от минус 60 до 200°С.
Допускается применение провода при температуре минус 150°С при условии, что максимальная температура не выше 125°С.
Провод стойкий к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 0,0001 Па (0,000001 мм рт. ст.), до 666 Па (5 мм рт. ст.) - до 100 ч (только на напряжение 500 В) и повышенного до 295 кПа (3 кгс/см2) атмосферного давления, плесневых грибов, солнечного излучения, бензина, керосина и минеральных масел.
Провод не распространяет горение.
Провод соответствует ТУ16-505.083-78.
Технические характеристики кабеля МСЭО 36-13:
Число жил - 1-3 (для марки МСЭО 26-13 - 1-3, для МСЭО 36-13 - 1-4).Электрическое сопротивление изоляции 1 м провода, МОм, не менее - 2000000.
Испытательное напряжение, В, переменного тока проводов на номинальное напряжение 100 (250, 500) В - 1500 (2000, 3000).
Провод сечением 0,02-0,12 мм2 выдерживает 130 изгибов, сечением 0,20-0,35 мм2 - 100 изгибов на угол ±90° при радиусе изгиба, равном 5 наружным диаметрам провода; сечением 0,5 мм2 - 75 изгибов (провода всех сечений на номинальное напряжение 250 и 500 В - 50 изгибов).
Линейная усадка изоляции - не более 2 мм.
Провод стойкий к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Срок службы - не менее 20 лет; 95%-ный ресурс - 15000 ч.
Безналичный расчет или наличными в нашем офисе. Предоставляем все необходимые документы. Заказать Провод МСЭО 36-13 можно онлайн на сайте или позвонив нам по номеру телефона +7 (800) 707-41-76.
Более 20 000 позиций кабельно-проводниковой продукции на складах нашей компании. Доставка во все регионы Российской Федерации.
