доступно для доставкиОписание провода НВ
Провод НВ классифицируется как монтажный провод. Его задействуют в электрических сетях переменного тока частотой до 5 кГц при напряжении 0,6 и 1 кВ. Допускается также его применение в цепях постоянного тока, номинал напряжения которых равен 0,7 и 1,4 кВ. С помощью этого провода выполняют внутренние и внешние соединения различных электронных блоков, радиотехники, электрических устройств.
Маркировка отображает конструктивные особенности:
- Н — указывает на то, что изделие не имеет оболочки из волокнистых материалов;
- В — обозначает наличие изоляционного покрытия проводников, выполненного из поливинилхлоридного пластиката.
Провод НВ, цена которого указана в прайс-листе, разрешается прокладывать одиночно, с обязательной укладкой в соответствующих коробах или каналах. При отсутствии рисков неблагоприятного внешнего воздействия допускается его протяжка по стенкам оборудования. Изделие поставляется в катушках либо бухтах. Их размер каждый производитель устанавливает самостоятельно. Правилами лишь регламентирована намотка на одну бухту либо катушку: не более 3 идентичных по цвету и сечению отрезков.
Конструктивные особенности НВ
- Токоведущий проводник представляет собой плотную скрутку из медных луженых проволок.
- Диаметры всех них одинаковы в одном проводнике, варьируются в пределах от 0,08 до 1,5 мм2.
- Класс гибкости проводника — 4, 5.
- Изоляционное покрытие жилы изготовлено из поливинилхлоридного пластиката.
- Толщина ПВХ-слоя у проводника, рассчитанного на напряжение 0,6 кВ, составляет 0,35 мм, а у жил, работающих под напряжением 1 кВ — 0,45 мм.
- Окраска изоляции может быть однотонной либо двухцветной (производитель выбирает самостоятельно из перечня утвержденных оттенков).
- Наружный диаметр изделия, рассчитанного на напряжение 0,6 кВ, варьируется в пределах от 1,2 до 2,5 мм, а работающего под напряжением 1 кВ — от 1,4 до 2,7 мм.
Характеристики провода НВ
- Медный проводник является теплостойким, выдерживает холода, поэтому изделие разрешено эксплуатировать при температуре рабочей среды от -50 °С до +105 °С.
- Поливинилхлорид не пропускает влагу, конденсат, следовательно, допускается прокладка в помещениях с повышенной влажностью.
- Электрическое сопротивление проводников — от13,6 до 254 Ом/км (в зависимости от площади сечения).
- Электрическое сопротивление изоляционного покрытия жилы в нормальных эксплуатационных условиях — 100 000 МОм/км, при температурных скачках — 100 МОм/км.
- Срок использования изделия — 15 лет (при соблюдении установленных для него эксплуатационных нагрузок и режимов, правил прокладки).
- Оно устойчиво к воздействию технических масел, бензина.
- Не поддерживает горение.
Провод НВ цена
Провод НВ купить по выгодным ценам можно в компании онлайн. На сайте представлены описание этой номенклатурной единицы и прайс-лист, где указана стоимость 1 метра с учетом площади сечения, номинала рабочего напряжения. Общую цену заказа рассчитает менеджер. Клиентам, приобретающим крупную партию продукции, гарантируются скидки. Аналогом провода являются
У них схожи некоторые рабочие параметры, но разное исполнение и, соответственно, сфера применения. Подобные нюансы разъяснят подробно менеджеры компании, помогут в выборе подходящего варианта. Консультационная поддержка клиентам оказывается оперативно.

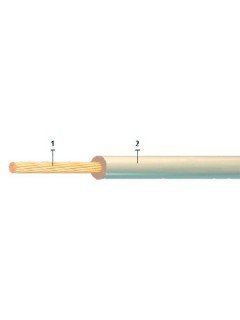

Элементы конструкции кабеля НВ:
1. Медная жила
2. Изоляция из ПВХ пластиката
Жила - однопроволочная из мягкой медной проволоки
Изоляция - окрашенный изоляционный ПВХ пластикат. Расцветка - белая, желтая, красная, голубая, зеленая, коричневая, черная или двухцветная в виде чередующихся продольных полос указанных цветов
Назначение кабеля НВ:
для фиксированного монтажа и межприборного соединения электрической и электронной аппаратуры и приборов при рабочем переменном напряжении 600 и 1000 В с частотой до 5 кГц или постоянном напряжении соответственно 700 и 1400 В.
Условия эксплуатации и монтажа кабеля НВ:
прокладка - в виде одиночных проводов или пучков и жгутов в коробах, лотках, трубах или в специальных пустотных каналах и непосредственно по стенкам изделий;
температура эксплуатации - от -50 °С до +105 °С;
провода должны быть стойки к воздействию бензина и минерального масла, не должны распространять горение;
срок службы проводов в нормальных условиях эксплуатации и при сохранении показателей надежности - не менее 15 лет;
средний ресурс проводов, ч:
при температуре 105 °С - 1000;
при температуре 70 °С - 6000;
при температуре 50 °С - 10 000.
Электрические характеристики кабеля НВ:
электрическое сопротивление изоляции на 1м длины, МОм, не менее:- в нормальных условиях - 10 000;
- при максимальной рабочей температуре в эксплуатации - 100.
ГОСТ (ТУ / VDE) кабеля НВ:
- ГОСТ 17515-72
