ПСДКТ — силовая медная шина с прямоугольным сечением на разрезе. Ее используют в обустройстве мощных электрощитовых для разводки силовых линий электропитания между распределительными устройствами. Также применим для производства обмоток силовых трансформаторов. Поверх меди имеется тонкая изолирующая стеклоткань со специальной термостойкой пропиткой, которая выдерживает до +200 градусов Цельсия. Рабочее напряжение составляет до 550В в зависимости от мощности.

ХарактеристикиОписаниеОплата

Допустима эксплуатация при температуре от -60 до +200 °С

Напряжение для кабеля круглого сечения от 350 до 400

Напряжение для кабеля прямоугольного сечения от 400 до 550

Эксплуатационный период до 20 тысяч часов

Конструктивные особенности ПСДКТ

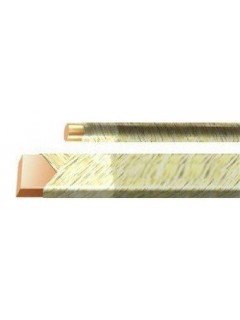

Провод ПСДКТ состоит из следующих элементов:

Медная жила, которая проводит ток. Имеет, как правило, круглую или прямоугольную форму.
Жила цилиндрической формы.
Жила в форме параллелепипед.
Изоляция — стеклянные нити, которые пропитаны специализированным слоев кремния, а также покрыты лаком.

Характеристики кабеля ПСДКТ

Допустима эксплуатация при температуре от -60 до +200 °С.
Напряжение для кабеля круглого сечения от 350 до 400.
Напряжение для кабеля прямоугольного сечения от 400 до 550.
Эксплуатационный период до 20 тысяч часов.

На страницах нашего каталога интернет-магазина «НОВАКАБЕЛЬ» вы сможете найти товар, который вам необходим. Вы можете быть уверенны в качестве, долговечности и прочности продукции, которую будет вами приобретена. Использоваться она будет надежно и долго.

Цена: ПСДКТ

Приобрести эту, а также любую другую кабельную продукцию вы сможете всего лишь в несколько кликов на сайте нашего интернет-магазина «НОВАКАБЕЛЬ». Вы также можете позвонить по одному из телефонов, которые указаны в разделе «Контакты». Наши консультанты ответят на все интересующие вас вопросы, а также помогут рассчитать стоимость. Она зависит от количества необходимого вам провода, а также от дополнительных условий заказа. Все консультации бесплатны. Ассортимент и наличие меняется, поэтому в случае, если нужного вам провода не будет, мы можем предложить вам аналоги. Это может быть:

ПЭВ-2 (Это обмоточный кабель, который применяется для производства трансформаторов, катушек и т.д. Используется в процессе работы с измерительно-контрольной техникой, при монтаже разнообразного электрооборудования)
ПБПП (Он обладает повышенной жесткостью)
ПБПУ

Провод ПСДКТ купить вы можете легко и быстро в нашем интерне-магазине «НОВАКАБЕЛЬ». Советуем заранее уточнить наличие товара. Наши менеджеры настоящие профессионалы, поэтому смогут ответить на все ваши вопросы по поводу аналогов, способах доставки и оплаты.

Элементы конструкции кабеля ПСДКТ:

1. Медная проволока:
- диаметр от 1,00 до 5,20 мм.
- размер стороны "а" от 0,90 до 5,60 мм и стороны "b" от 2,12 до 12,50 мм.
2. Утонённая изоляция из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным кремнийорганическим лаком.

Область применения кабеля ПСДКТ:

кабеля ПСДКТ предназначены для изготовления обмоток температурного класса 200: трансформаторов, гидрогенераторов и электродвигателей.

Условия эксплуатации и монтажа кабеля ПСДКТ:

Благодаря термическим свойствам провод используется в изготовлении обмоток оборудования подвергаемого длительным перегрузкам в процессе эксплуатации.
Температура окружающей среды, нижний предел – минус 60 ⁰C
Температурный индекс – плюс 200 ⁰С
Пробивное напряжение, не менее:
- "d" от 1 мм до 1,56 мм – 350 В
- "d" от 1,6 мм до 2,12 мм – 400 В
- "d" от 2,24 мм до 5,20 мм – 450 В
- "а" от 0,9 мм до 2 мм – 400 В
- "а" св. 2,00 мм до 3,75 мм – 400 В
- "а" св. 3,75 мм до 5,6 мм – 550 В
Эластичность изоляции, диаметр стержня:
- "d" от 1 мм до 1,56 мм – 4d
- "d" от 1,56 мм до 5,2 мм – 8d
Изгиб плашмя (по толщине):
- "а" от 0,9 мм до 1,32 мм и "b" от 2,12 мм до 6,3 мм – 6
- "а" от 1,4 мм до 1,9 мм и "b" от 2,12 мм до 6,3 мм – 10
- "а" от 2 мм до 2,8 мм и "b" от 2,12 мм до 6,3 мм – 15
- "а" от 1 мм до 2,8 мм и "b" от 6,7 мм до 12,5 мм – 35
- "а" от 3 мм до 5,6 мм и "b" от 3 мм до 6,3 мм – 45
- "а" от 3 мм до 5,6 мм и "b" от 6,7 мм до 12,5 мм – 80
Изгиб по ребру (по ширине):- "а" от 0,9 мм до 5,6 мм и "b" от 2,12 мм до 8 мм – 10d
- "а" от 0,9 мм до 5,6 мм и "b" от 8 мм до 12,5 мм – 15d
Механическая прочность изоляции, число двойных ходов иглы, средн./миним.:
- "d" от 1 мм до 1,56 мм – 15/10
- "d" от 1,6 мм до 2,12 мм – 20/15
- "d" от 2,24 мм до 5,6 мм – 25/20
- "b" от 2,12 мм до 3,15 мм – 70/50
- "b" от 3,35 мм до 6 мм – 70/50
- "b" от 6,3 мм до 12,5 мм – 70/50
Относительное удлинение провода при разрыве, не менее (изолированного):
- "d" от 1,00 мм до 2,80 мм – 22 %
- "d" от 3,00 мм до 5,20 мм – 30 %
- "а" от 0,90 мм до 1,25 мм – 30 %
- "а" от 1,32 мм до 3,35 мм – 32 %
- "а" от 3,55 мм до 5,60 мм – 34 %
Ресурс работы проводов - 20000 часов.
Гарантийный срок хранения проводов - 18 месяцев.
Гарантийный срок эксплуатации – 12 месяцев.
